记录一下frp如何配置TLS双向加密，以防后面忘记如何配置。
建立任意一个文件夹，在文件夹下创建my-openssl.cnf文件，并写入一下配置：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
|
[ ca ]
default_ca = CA_default
[ CA_default ]
x509_extensions = usr_cert
[ req ]
default_bits = 2048
default_md = sha256
default_keyfile = privkey.pem
distinguished_name = req_distinguished_name
attributes = req_attributes
x509_extensions = v3_ca
string_mask = utf8only
[ req_distinguished_name ]
[ req_attributes ]
[ usr_cert ]
basicConstraints = CA:FALSE
nsComment = "OpenSSL Generated Certificate"
subjectKeyIdentifier = hash
authorityKeyIdentifier = keyid,issuer
[ v3_ca ]
subjectKeyIdentifier = hash
authorityKeyIdentifier = keyid:always,issuer
basicConstraints = CA:true
|
生成默认 ca:
1
2
3
4
5
|
openssl genrsa -out ca.key 2048 #生成长度为2048位的RSA私钥文件
openssl req -x509 -new -nodes -key ca.key -subj "/CN=example.ca.com" -days 3650 -out ca.crt #使用私钥文件(ca.key)生成自签名证书,有效期为10年
#也可以使用替代下述替代,会提示输入 Country Name、Organization Name 等
openssl req -x509 -new -nodes -key ca.key -days 3650 -out ca.crt
|
生成服务端证书:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
openssl genrsa -out server.key 2048 #服务端证书
#生成服务端证书签名请求
openssl req -new -sha256 -key server.key \
-subj "/C=XX/ST=DEFAULT/L=DEFAULT/O=DEFAULT/CN=server.com" \
-reqexts SAN \
-config <(cat my-openssl.cnf <(printf "\n[SAN]\nsubjectAltName=DNS:localhost,IP:FRP服务端公网ip,DNS:example.server.com")) \
-out server.csr
#使用CA跟证书和私钥对csr进行签名，签发服务端证书,有效期365天
openssl x509 -req -days 365 -sha256 \
-in server.csr -CA ca.crt -CAkey ca.key -CAcreateserial \
-extfile <(printf "subjectAltName=DNS:localhost,IP:FRP服务端公网ip地址,DNS:example.server.com") \
-out server.crt
|
Tips:
1、 -subj “/C=XX/ST=DEFAULT/L=DEFAULT/O=DEFAULT/CN=server.com” 指的是证书的证书持有者的身份信息，可以根据实际情况替换吗，这里使用默认DEFAULT
/CN国家代码 /ST省份 /L城市 /O 组织名称 /CN通用名称
1
2
|
#示例
-subj "/C=CN/ST=Beijing/O=\"My Company, Ltd\"/CN=app.example.com"
|
2、config参数结合实际填写，这里SAN字段是自签名校验证书是否有效的关键配置
1
|
-config <(cat my-openssl.cnf <(printf "\n[SAN]\nsubjectAltName=DNS:localhost,IP:127.0.0.1,DNS:example.server.com"))
|
SAN(subjectAltName)字段后面跟的DNS和IP是指该证书(记录)允许的域名或IP。
e.g: SAN=DNS:a.com,DNS:b.com IP:192.168.1.12
访问域名 a.com san条目 a.com 匹配 结果 成功->安全
访问域名 c.com san条目 a.com 不匹配 结果 失败->不安全
访问域名 192.168.1.12 san条目 192.168.1.12 结果 成功->安全
在这里客户端验证服务端证书时，检验的是①证书是否由可信的 CA 签发；② 客户端要实际连接的域名或 IP是否在证书的SAN中，若不在会拒绝链接。
生成客户端证书：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
openssl genrsa -out client.key 2048
#生成客户端证书签名请求
openssl req -new -sha256 -key client.key \
-subj "/C=XX/ST=DEFAULT/L=DEFAULT/O=DEFAULT/CN=client.com" \
-reqexts SAN \
-config <(cat my-openssl.cnf <(printf "\n[SAN]\nsubjectAltName=DNS:client.com,DNS:example.client.com")) \
-out client.csr
#使用CA跟证书和私钥对csr进行签名，签发客户端证书,有效期365天
openssl x509 -req -days 365 -sha256 \
-in client.csr -CA ca.crt -CAkey ca.key -CAcreateserial \
-extfile <(printf "subjectAltName=DNS:client.com,DNS:example.client.com") \
-out client.crt
|
Tips:
Q：服务端SAN字段与客户端SAN字段不一致，服务端是如何校验客户端证书的？
A：双向TLS中，服务端验证的重点是签发CA和用途，客户端证书是否有可信CA(ca.crt)签发 客户端证书扩展用途。除非服务端明确指定客户端的SAN，否则无强制要求。
生成完毕后，结果应该如下图所示：
有了上述文件后，接下来着手修改frps和frpc的配置：
frps: (示例)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
bindPort = 17000
#Auth
auth.method = "token"
auth.token = "fxxxxxxxxxxx86"
#TLS
transport.tls.force = true
transport.tls.certFile = "/etc/frps/server.crt"
transport.tls.keyFile = "/etc/frps/server.key"
transport.tls.trustedCaFile = "/etc/frps/ca.crt"
#Log
log.to = "/var/log/frp/frps.log"
log.level = "debug"
log.maxDays = 7
|
frpc: (示例)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
|
serverAddr = "x.x.x.x"
serverPort = 17000
auth.method = "token"
auth.token = "fxxxxxxxxxxx86"
#tls配置
transport.tls.enable = true
transport.tls.certFile = "/etc/frp/certificate/client.crt"
transport.tls.keyFile = "/etc/frp/certificate/client.key"
transport.tls.trustedCaFile = "/etc/frp/certificate/ca.crt"
log.level = "debug"
[[proxies]]
name = "abc"
type = "tcp"
localIP = "127.0.0.1"
localPort = 8088
remotePort = 8080
|
修改完毕后，重启frps和frpc使其生效。至此，客户端和服务端的双向验证配置完毕。
接下来就是抓包看下是否生效：

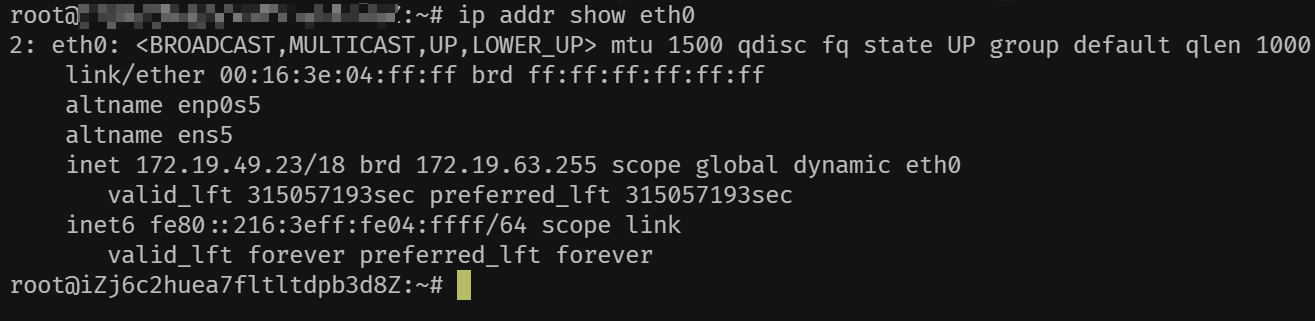

1、记录下当前frps ip地址

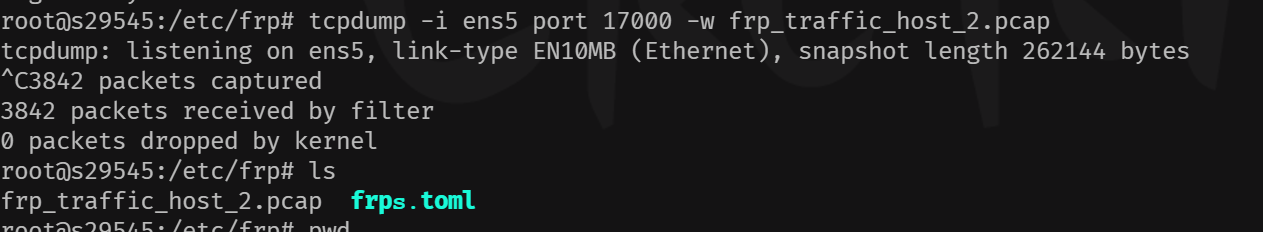

2、使用tcpdump捕获17000端口流量
1
|
tcpdump -i eth0 port 17000 -w frp_traffic_17000.pcap
|
(上图)

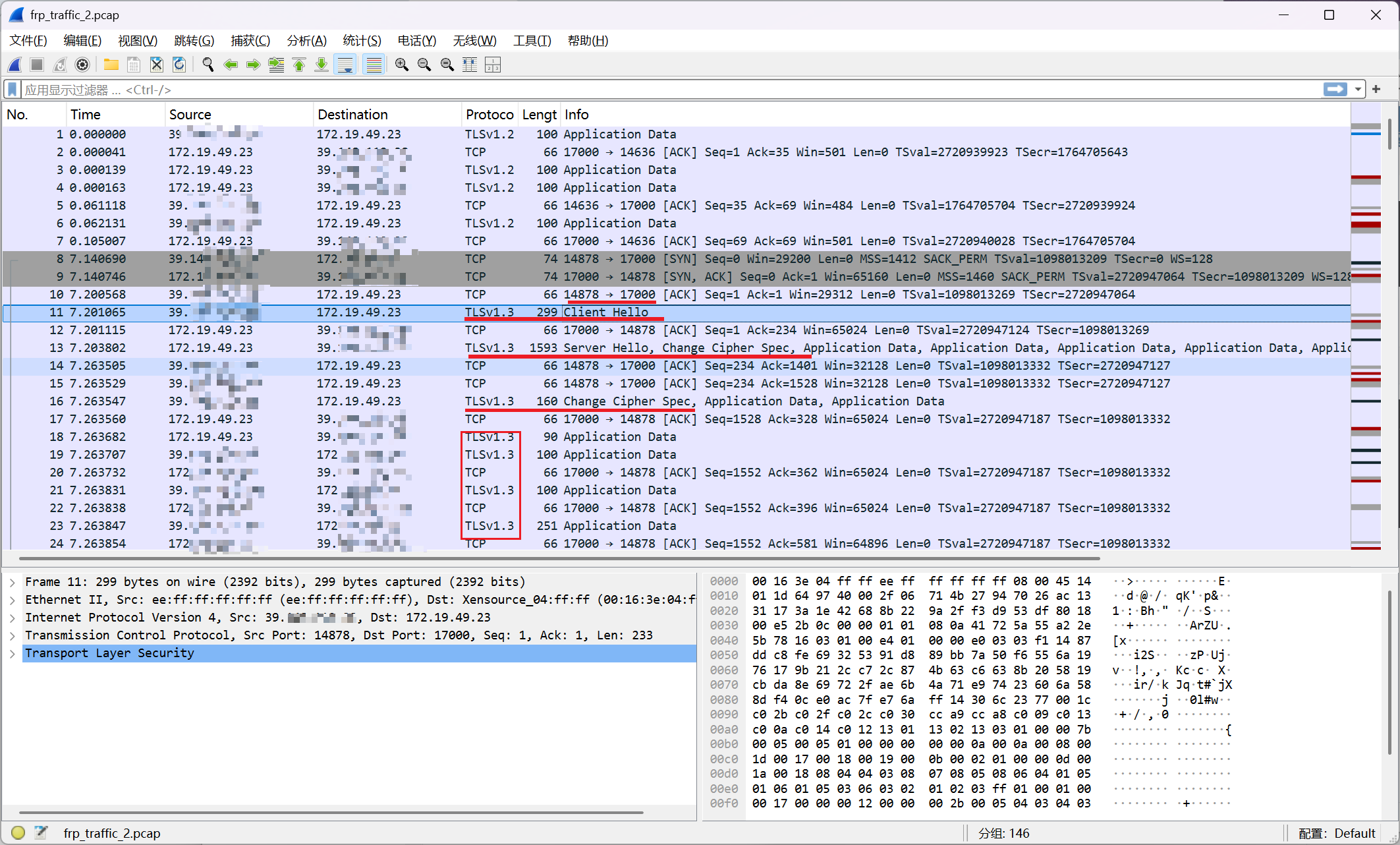

3、将pcap数据包导入wireshark看是否生效

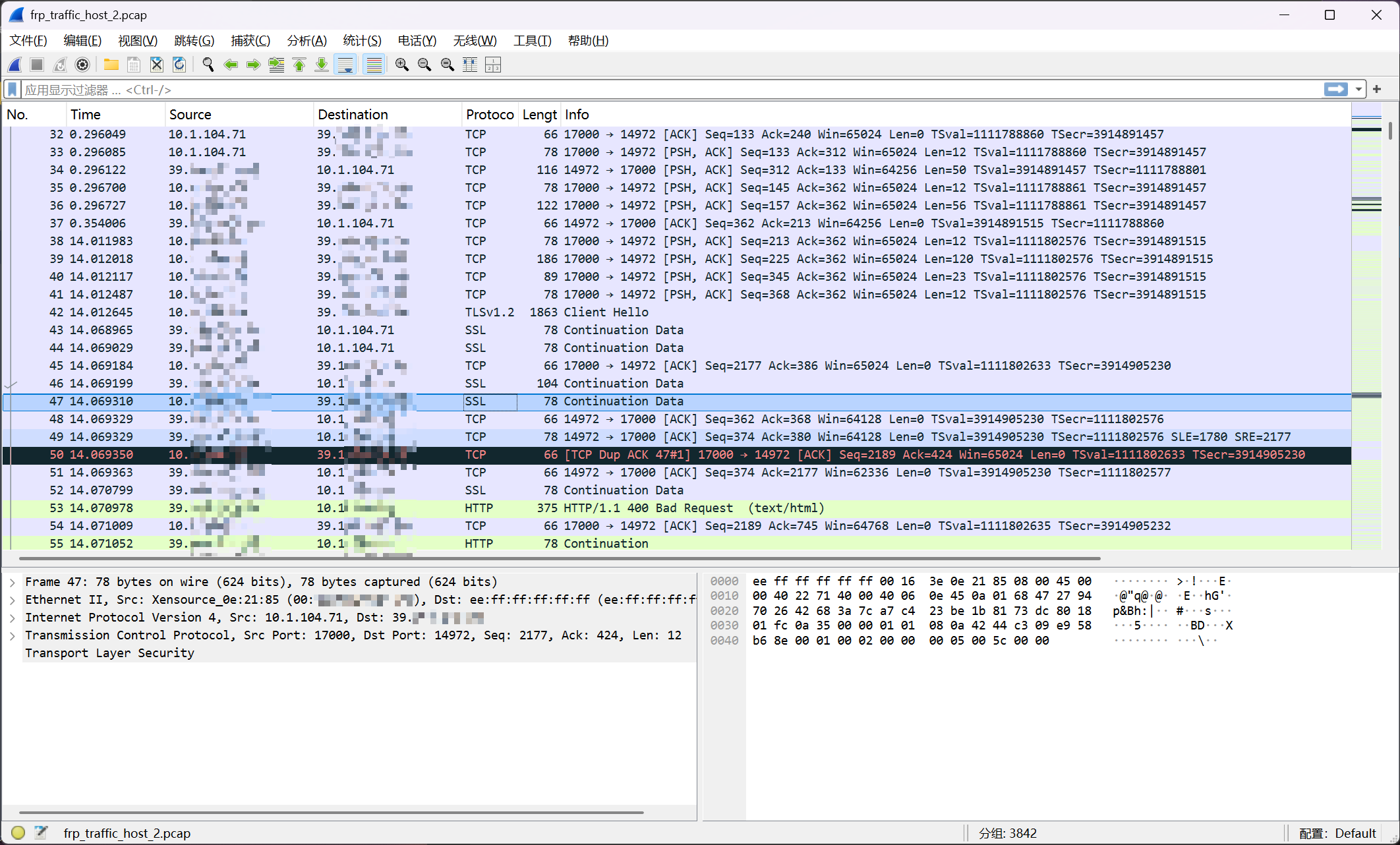

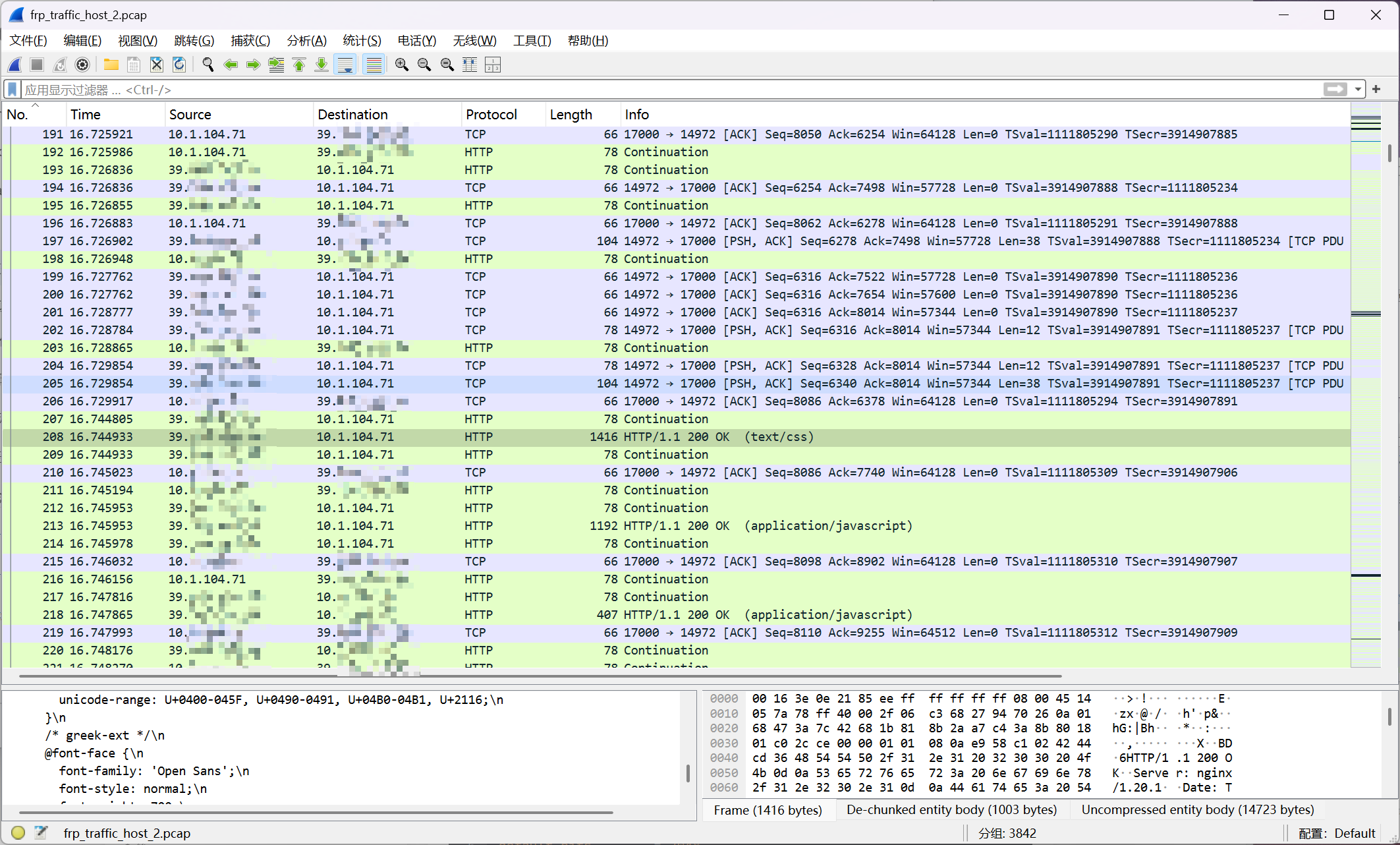

贴两张没配置TLS的图与之对比：
